基本上所有的電子元件都是用的直流電，因此當我們的電源線插反時，極易容易燒壞電子產品。因此當我們設計出一個電子產品，最先就應該考慮如何防止電源插反而燒壞產品的情況?；谶@種情況有的朋友或許首先就會想到電路中加入一個二極管，運用它的單向?qū)щ娦詠矸婪唇?，?jīng)濟又實惠。
但是它又存在一個致命的問題，那就是只能小電流工作，當大電流工作時，由于二極管會產生0.7V壓降，這樣算下來的話，流過二極管產生的熱量就會非常大，這樣對于二極管旁邊的器件以及整個板子都是很大的考驗。因此我們急需一個導通壓降小的器件來宛城這個任務。MOS以其獨特的優勢閃亮登場。

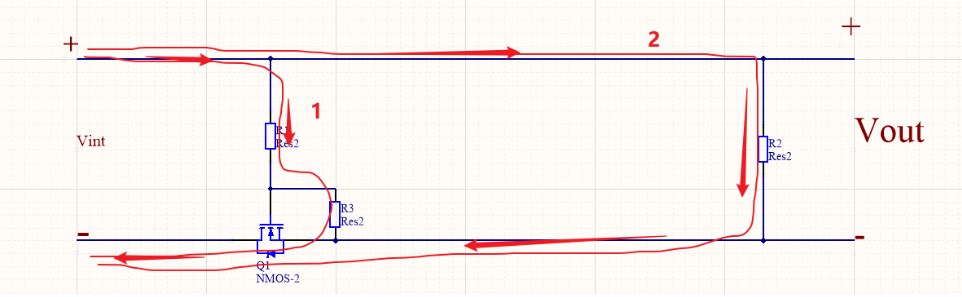

NMOS防反接電路原理圖
上圖表示電源插頭沒有插反的情況，當電流從Vint的正極流入以后，先經過1號回路，經電阻R1,R3以及NMOS的體二極管回流到地，此時體二極管的壓降可以忽略，那么電阻R1和R3分壓后,R3上分得的電壓也就是MOS管的GS間電壓大于MOS管的導通電壓，因此，MOS管導通，大電流（圖中2號線）流經負載R2，經MOS回流到地，此時的MOS管壓降非常低，滿足了大電流的要求。

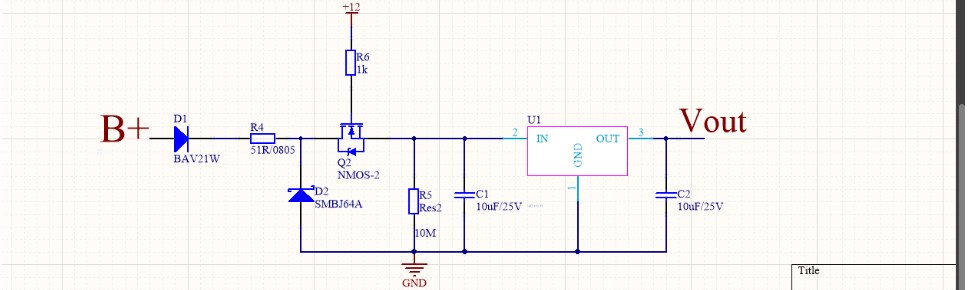

上圖是一個非常經典的低成本MOS管降壓電路。下面具體分析一下：
NMOS管Q2在這里其關鍵作用，用來降壓穩壓。它是工作于放大區的。假設NMOS管Q2的Vgs值為2.5V,那么NMOS管Q2的源極輸出電壓為12V-2.5=9.5V左右，這個時候B+這邊的電壓發生一定范圍的跳動也是沒關系的，NMOS管Q2的輸出不會受影響。其中要考慮的就是NMOS管Q2的DS間耐壓值是否承受的了。
當負載電流較大時，我們需要考慮此時的NMOS管Q1也會存在很大的功率，發熱量會很大，因此layout要注意做好散熱。
