電感(電感線圈)是用絕緣導線(例如漆包線、紗包線等)繞制而成的電磁感應元件，也是電子電路中常用的元器件之一。其是能夠把電能轉化為磁能而存儲起來的元件。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它;如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。那么它的結構是如何的?有哪些種類?下面一起看看：
1.結構
電感器一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。
(1)骨架：骨架泛指繞制線圈的支架。一些體積較大的固定式電感器或可調式電感器(如振蕩線圈、阻流圈等)，大多數是將漆包線(或紗包線)環繞在骨架上，再將磁心或銅心、鐵心等裝入骨架的內腔，以提高其電感量。骨架通常是采用塑料、膠木、陶瓷制成，根據實際需要可以制成不同的形狀。小型電感器(例如色碼電感器)一般不使用骨架，而是直接將漆包線繞在磁心上?？招碾姼衅?也稱脫胎線圈或空心線圈，多用于高頻電路中)不用磁心、骨架和屏蔽罩等，而是先在模具上繞好后再脫去模具，并將線圈各圈之間拉開一定距離。
(2)繞組：繞組是指具有規定功能的一組線圈，它是電感器的基本組成部分。繞組有單層和多層之分。單層繞組又有密繞(繞制時導線一圈挨一圈)和間繞(繞制時每圈導線之間均隔一定的距離)兩種形式;多層繞組有分層平繞、亂繞、蜂房式繞法等多種。
(3)磁心與磁棒：磁心與磁棒一般采用鎳鋅鐵氧體(NX系列)或錳鋅鐵氧體(MX系列)等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多種形狀。
(4)鐵心：鐵心材料主要有硅鋼片、坡莫合金等，其外形多為“E”型。
(5)屏蔽罩：為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作，就為其增加了金屬屏幕罩(例如半導體收音機的振蕩線圈等)。采用屏蔽罩的電感器，會增加線圈的損耗，使Q值降低。
(6)封裝材料：有些電感器(如色碼電感器、色環電感器等)繞制好后，用封裝材料將線圈和磁心等密封起來。封裝材料采用塑料或環氧樹脂等。

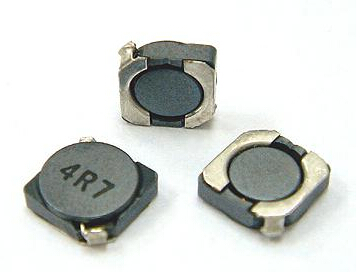

電感器的結構圖
2.分類
(1)按電感值分類：固定電感、可變電感。
(2)按繞線結構分類：單層線圈、多層線圈、蜂房式線圈。
(3)按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。
(4)按工作性質分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。
3.種類舉例
3.1小型電感器
小型固定電感器通常是用漆包線在磁芯上直接繞制而成，主要用在濾波、振蕩、陷波、延遲等電路中，它有密封式和非密封式兩種封裝形式，兩種形式又都有立式和臥式兩種外形結構。

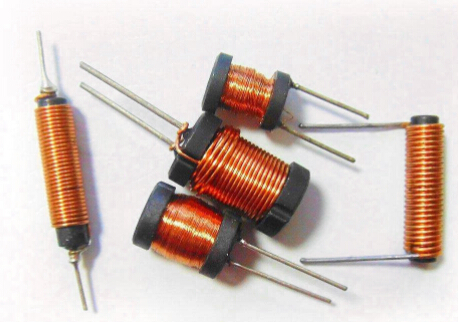

小型電感器
(1)立式密封固定電感器：立式密封固定電感器采用同向型引腳，國產電感量范圍為0.1~2200μH(直標在外殼上)，額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%，進口的電感量，電流量范圍更大，誤差則更小。進口有TDK系列色碼電感器，其電感量用色點標在電感器表面。
(2)臥式密封固定電感器：臥式密封固定電感器采用軸向型引腳，國產有LG1.LGA、LGX等系列。
3.2可調電感器
可調電感器是一種常用的電感器件。 有半導體收音機用振蕩線圈、電視機用行振蕩線圈、行線性線圈、中頻陷波線圈、音響用頻率補償線圈、阻波線圈等。
可調電感器
3.3阻流電感器
阻流電感器是指在電路中用以阻塞交流電流通路的電感線圈，它分為高頻阻流線圈和低頻阻流線圈。
阻流電感器
(1)高頻阻流線圈：高頻阻流線圈也稱高頻扼流線圈，它用來阻止高頻交流電流通過。高頻阻流線圈工作在高頻電路中，多用采空心或鐵氧體高頻磁心，骨架用陶瓷材料或塑料制成，線圈采用蜂房式分段繞制或多層平繞分段繞制。
(2)低頻阻流線圈：低頻阻流線圈也稱低頻扼流圈，它應用于電流電路、音頻電路或場輸出等電路，其作用是阻止低頻交流電流通過。
3.4繞線型電感
其特點是電感量范圍廣(mH～H)，電感量精度高，損耗小(即Q大)，容許電流大、制作工藝繼承性強、簡單、成本低等，但不足之處是在進一步小型化方面受到限制。
陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。
繞線型電感
3.5疊層型電感
具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。
與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件的干擾，有利于元器件的高密度安裝;一體化結構，可靠性高;耐熱性、可焊性好;形狀規整，適合于自動化表面安裝生產。
疊層型電感
3.6薄膜片式電感
具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。
薄膜片式電感
3.7編織型電感
特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。
編織型電感
以上就是電感器的結構、分類方式以及種類舉例介紹了。電感器具有阻止交流電通過而讓直流電順利通過的特性，頻率越高，線圈阻抗越大。因此，電感器的主要功能是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路。
