用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。
因?yàn)槿斯潭煞€(wěn)壓電路的使用方便，電子制作中經常采用。
7805是我們最常用到的穩壓芯片了，他的使用方便，用很簡單的電路即可以輸入一個直流穩壓電源，他的輸出電壓恰好為5v，剛好是51系列單片機運行所需的電壓，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差別，用的最多的還是lm7805，下面我簡單的介紹一下他的3個引腳以及用它來構成的穩壓電路。
圖1 7805引腳圖
其中1接整流器輸出的+電壓，2為公共地（也就是負極），3就是我們需要的正5V輸出電壓了，下面介紹一個簡單的7805電路。

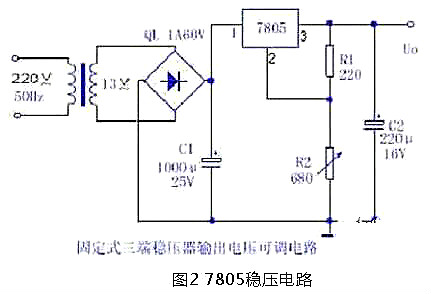

上圖中，變壓器、整流橋?qū)?20V交流變換成13V直流。R1用220Ω，R2用680Ω的這個是用來調節輸出電壓的。輸出電壓公式Uo≈Uxx（1+R2/R1），此穩壓電路可在5～12V穩壓范圍內實現輸出電壓連續可調節。此三端集成穩壓集成電路lm7805最大輸入電壓為35V，輸入輸出差需保持2V以上，這樣該電路中因?yàn)榉€(wěn)壓器的直流輸入電壓是正14V，故該穩壓電路的最大輸出電壓為正12V。此電路的精度一般可達到0.04以上，用lm7805就能滿足一般需求了。

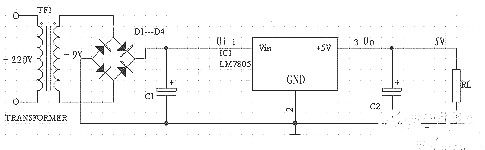

78XX系列集成穩壓器的典型應用電路如下圖所示，這是一個輸出正5V直流電壓的穩壓電源電路。IC采用集成穩壓器7805，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電流較大時，7805應配上散熱板。
下圖為提高輸出電壓的應用電路。穩壓二極管VD1串接在78XX穩壓器2腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為78XX穩壓器輸出電 壓與穩壓二極管VC1穩壓值之和。VD2是輸出保護二極管，一旦輸出電壓低于VD1穩壓值時，VD2導通，將輸出電流旁路，保護7800穩壓器輸出級不被 損壞。
78XX系列集成穩壓器的典型應用電路如下圖所示，這是一個輸出正5V直流電壓的穩壓電源電路。IC采用集成穩壓器7805，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電較大時，7805應配上散熱板。
為輸出電壓可在一定范圍內調節的應用電路。由于R1、RP電阻網絡的作用，使得輸出電壓被提高，提高的幅度取決于RP與R1的比值。調節電位器RP，即 可一定范圍內調節輸出電壓。當RP=0時，輸出電壓Uo等于78XX穩壓器輸出電壓；當RP逐步增大時，Uo也隨之逐步提高。
下圖為擴大輸出電流的應用電路。VT2為外接擴流率管，VT1為推動管，二者為達林頓連接。R1為偏置電阻。該電路最大輸出電流取決于VT2的參數。
